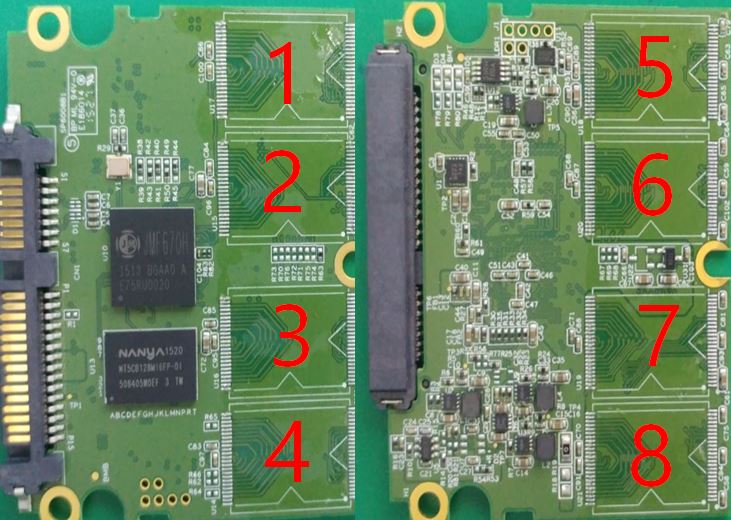

| JMF670H 2c 84 64 54 4×2 |
Layout
JMF670 1140 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 8
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 9074
| JMF670H 2c 84 64 54 8×2 |
Layout
JMF670 1140 t08 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7/8/9/10/11/12/13/14/15
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 16
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 9867

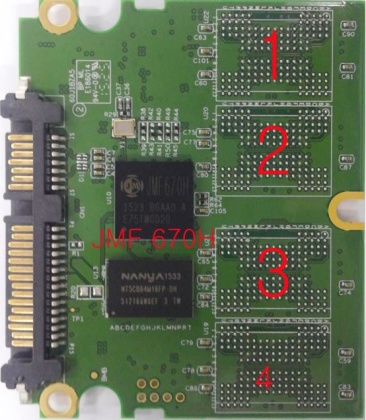

| JMF670H 89 64 64 3c 8×1 |
Layout
JMF667 1098 t02 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 8
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 9938

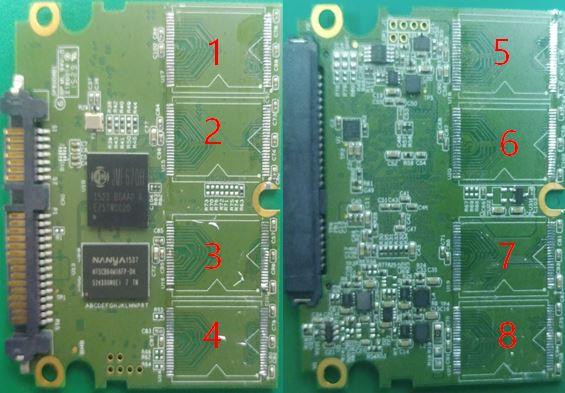

| JMF670H 89 84 64 3c 4×2 |
Layout
JMF667 1098 t04 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 8
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 8603
Image is correct on 80%
| JMF670H 89 84 64 3c 4×4 |
Layout
JMF667 1098 t08 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7/8/9/10/11/12/13/14/15
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 16
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 11421
| JMF670H 89 84 64 3c 8×1 |
Layout
JMF667 1098 t04 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 8
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 10997
| JMF670 2c 84 64 54 1×2 |
Layout
JMF670 1140 t02 Xor 0A46_256
Mix
Input
Order 0/1
Block Pair
Block 0x800000
Page 0x4000
Join by Dump
Parts 2
Assembler
Block Table
Scan Block 0x1000000
Table Offset 0xff8000
Data Block 0x1000
Actions
Scan
Comments
Serg for forum 9416

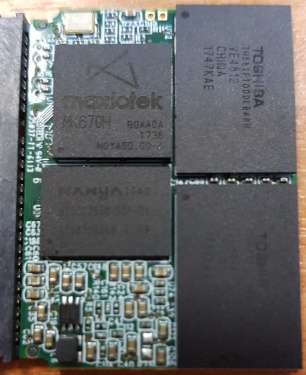

| MK670H 98 3c 95 93 2×4 |
Layout
JMF667 1098 t08 Xor 0A46_256
Mix
Input
Order 0/1/2/3/4/5/6/7
Block Pair
Block 0x400000
Page 0x4000
Join by Dump
Parts 8
Assembler
Block Table
Scan Block 0x800000
Table Offset 0x7f8000
Data Block 0x1000
Actions
Scan
Comments
Serg for order 1668
常见问题解答
JMF670H芯片的数据恢复中，Xor 0A46_256是什么意思？
在JMF670H的数据恢复过程中，Xor 0A46_256表示使用0A46作为XOR密钥，且密钥长度为256字节。这是主控芯片对NAND Flash数据进行加密或混淆处理的一种算法参数。恢复时必须正确设置此XOR值，否则读取的数据将是乱码，无法解析出原始文件系统结构。该参数通常由主控固件决定，需要从芯片或固件中提取。
JMF670的Block Pair和Page大小对数据恢复有何影响？
JMF670的Block Pair通常设置为0x800000，Page大小设置为0x4000。这些参数决定了NAND Flash的物理布局和逻辑映射关系。在数据恢复时，必须按照此分组和页大小进行扫描和重组，否则无法正确识别有效数据块。Block Pair用于配对两个物理块以提升性能或纠错，Page大小则影响每次读写的数据量，两者都是构建虚拟块表的关键。
如何通过JMF670的Table Offset 0xff8000定位文件系统？
Table Offset 0xff8000是JMF670主控中块表（Block Table）的偏移地址，该表记录了逻辑块到物理块的映射关系。在数据恢复时，需要通过扫描0x1000000范围内的块来定位此偏移处的表结构。读取该表后，可以重建逻辑地址映射，从而找到文件系统起始位置。如果没有正确利用此偏移，可能无法直接访问用户数据区域。
